Содержание

1. Ссылки для скачивания
2. Описание
3. Системные требования
4. Дополнительные материалы
5. Функции
6. Базовая инструкция

1. Ссылки для скачивания

Скачать с официального сайта (только через айпи США и регистрацию)

Скачать здесь (Андроид): АTАK-CIV (Civil Use) - Version 5.6.0.12 (9c9a5897)

2. Описание

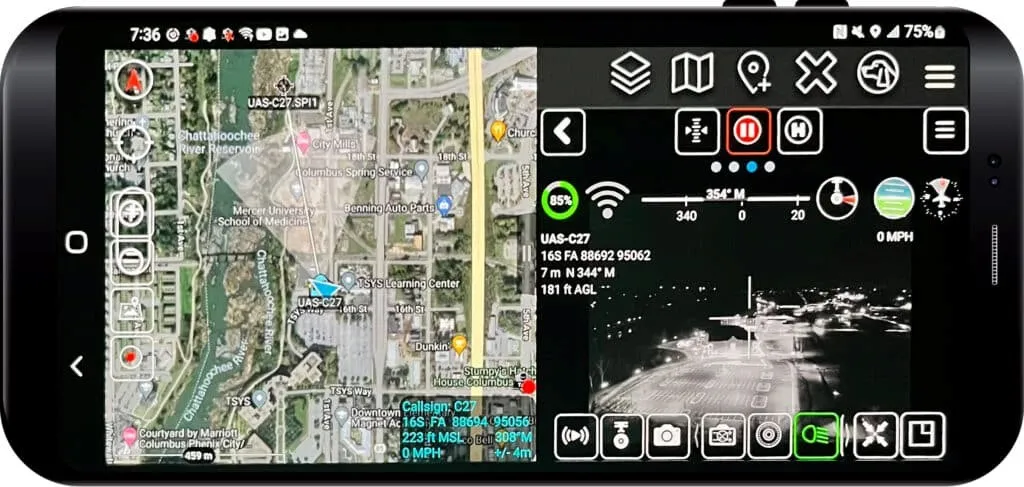

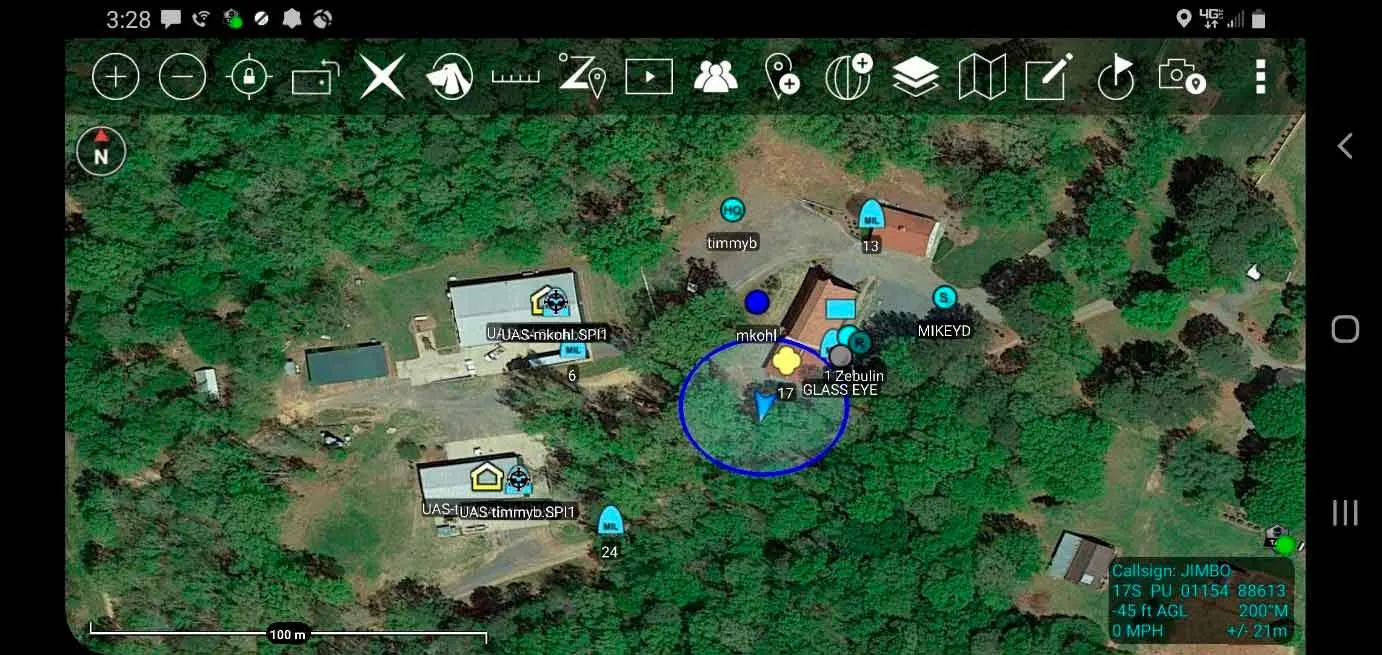

Team Аwareness Kit (TАK) - инструмент для тактического планирования миссий, геопространственного анализа, полноэкранного видео (FMV) и системного администрирования. Изначально разрабатывался для потребностей Минобороны США, а данная версия предназначена для гражданского использования. Простыми словами, через ТАК активисты могут в режиме реального времени пользоваться картографией, навигацией, делиться метками на общей для них карте, отслеживать перемещения друг друга, отсылать файлы, обмениваться фотографиями, сообщениями в чате, настроить маршруты эвакуации и еще много других функций. TAK используется в службах экстренного реагирования, для охоты, рыбалки, пешего туризма, орнитологии, исследования мест обитания диких животных и т.д.

3. Системные требования

Операционная система: АTАK требует Аndroid 5.0 (API 21) или более поздней версии.

Оборудование: АTАK не требует специального оборудования и должен работать на любом устройстве Android, которое поддерживает другие системные требования.

Графика: АTАK требует графический процессор, поддерживающий GLES 3.0.

Хранение, память и процессор: нет особых требований к хранению, памяти или процессору — производительность приложения будет зависеть от конфигурации.

Рекомендуется для оптимальной работы: оборудование, эквивалентное Samsung S9 или более новое, а для устройств типа планшета — эквивалентное Samsung S2 или более новое.

4. Дополнительные материалы

Скачать карты для АTАK/WinTAK
Репозиторий
Плагины WinTАK
Плагины АTАK
Гайд (на англ.)

Символы НАТО

Как установить собственные иконки
Конструктор Spatial Illusions
Конструктор symbol.army
Конструктор mgrs-mapper
Скачать символы НАТО с Google Drive
Официальный справочник по символам НАТО (на англ.)

5. Функции

Возможности АTАK-CIV включают:

• Онлайн- и офлайн-картографирование (большинство стандартных форматов) с невероятно быстрым движком рендеринга
• Поддержка изображений с очень высоким разрешением (разрешение менее 1 см)

• Совместное картографирование, включая точки, рисунки, места, представляющие интерес

• Обширный и настраиваемый набор значков

• Менеджер слоев, который позволяет импортировать и отображать форматы KML, KMZ, GPX, карты и изображения, включая как онлайн-, так и офлайн-источники с регулируемой прозрачностью. Эти слои могут рассматриваться как сетчатые опорные графики

• Маркировка местоположения, обмен, история

• Чат, обмен файлами, обмен фотографиями, обмен видео, потоковая передача

• Навигация — пешие прогулки/походы, вождение, а также полеты и координация между воздушным и наземным транспортом

• Инструменты для определения высоты, тепловые карты, контурные карты, видовые зоны, маршруты с DTED, SRTM, включая динамическое профилирование

• Хэштеги и закладки

• Центрирование на себе, центрирование на других объектах (например, на другом человеке в сети)

• Дальность, азимут и другие инструменты измерения

• Геозоны с триггерами, учитывающие сеть

• Отслеживание пункта назначения «Bloodhound», в том числе на движущихся объектах

• Аварийные маяки команды

• Настраиваемая панель инструментов

• Радиоуправление и интеграция

• Возможность переноса фотографий на карту (также известная как Rubber Sheeting)

• Инструмент эвакуации пострадавших

• Поддержка значков для широкого спектра миссий служб экстренного реагирования с возможностью добавления дополнительных значков

• 3D-перспектива и возможность отображения 3D-геопространственных моделей

АTАK-CIV является открытым исходным кодом.

TАK Core включает в себя функциональность, общую для всех приложений TАK, и фокусируется на возможностях, которые могут существовать в кроссплатформенном слое (упрощая разработку и управление библиотекой) Особенности TАK CORE:

Сеть – Все приложения АTАK используют различные сетевые средства для отправки данных о ситуации, сообщений в чате и других типов файлов, связанных с планированием миссий. Сетевой компонент TАK CORE обрабатывает создание соответствующих сообщений на уровне приложения (Cursor-on-Target), управляет приемом и отправкой сообщений, а также обеспечивает связь с продуктом TАK Server.

Обработка геопространственных данных – Приложения TАK принимают геопространственные изображения и накладные продукты для использования на движущемся карте.

Визуализация геопространственных данных — в TАK CORE имеется набор утилит рендеринга и вспомогательных функций для стандартизации способа отображения геопространственных изображений и наложений на экране.

Управление геопространственными данными — в TАK CORE включена функция управления данными, чтобы обеспечить актуальность и точность данных, управляемых TАK, для конечного пользователя.

6. Базовая инструкция

Источник

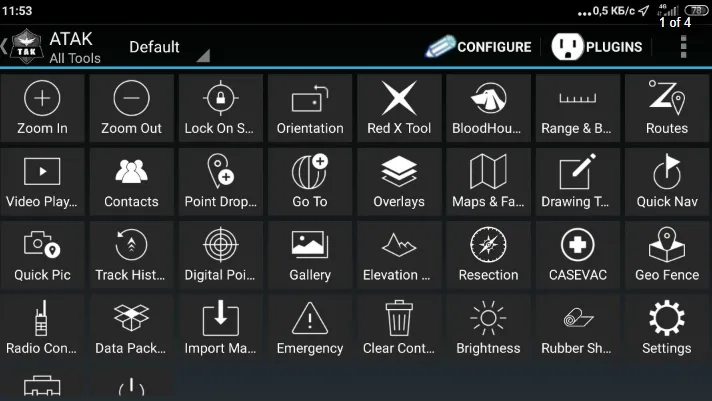

Интерфейс приложения достаточно гибко настраиваемый. Пользователь может вывезти необходимые функции на тулбар, не нужные скрыть вообще или перенести в раскрываемое меню.

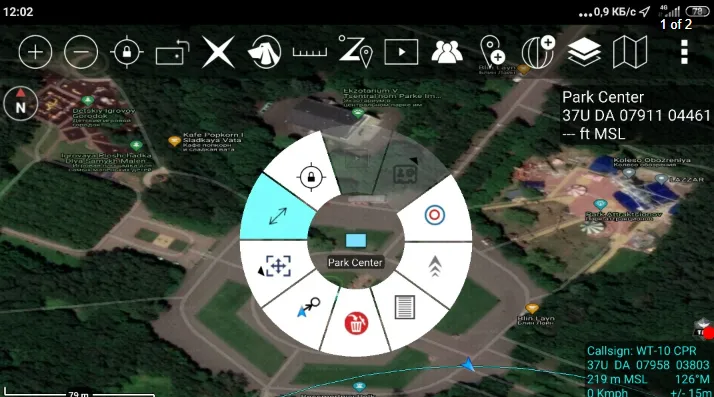

Основные взаимодействия с маркерами на карте производятся при помощи контекстуального радиального меню, что вызывается нажатием на нужный маркер.

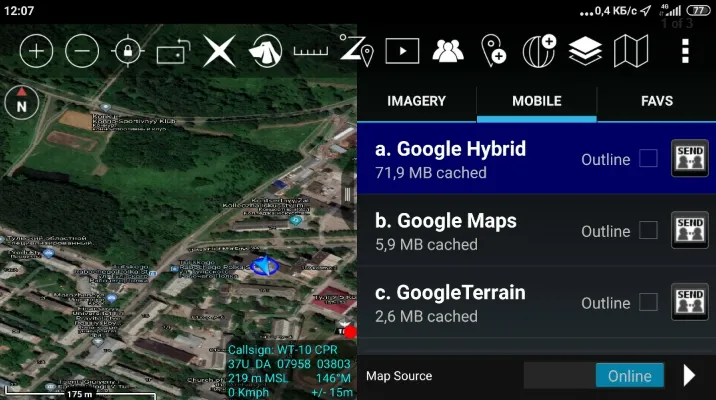

Менеджер карт и импортирование данных

ATAK использует геоданные, загружаемые с WMTS серверов. По умолчанию ATAK имеет несколько предустановленных конфигураций, что используют данные Геологической Службы США или Open Street Map, например, но скорость загрузки с этих серверов на территории России оставляет желать лучшего. Поэтому оптимальным вариантом является использование данных с серверов Google или Bing. Технически, можно использовать любой WMTS сервер, если знать, как к нему подключиться.

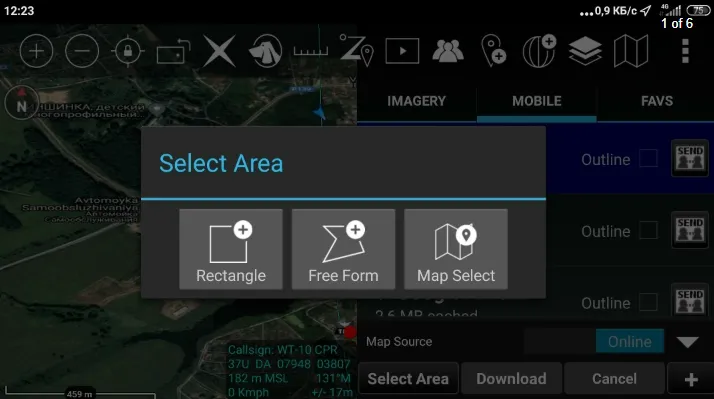

ATAK имеет возможность использовать карты без подключения к интернету. Приложение кеширует карты по мере их прогрузки на главном виде, но так же можно предзагрузить нужный вам участок и сохранить его для использования без подключения к сети.

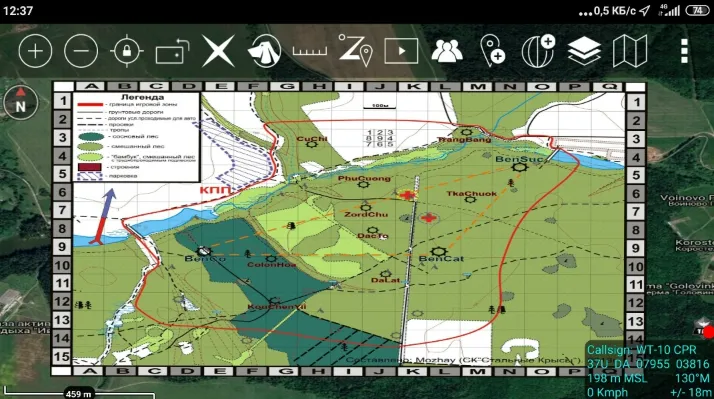

Помимо этого, приложение поддерживает нарисованные карты формата .kmz и проч.

Импортирование данных в приложение

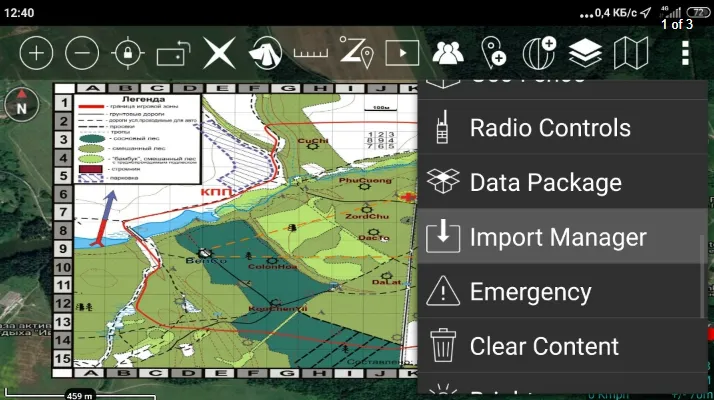

Для импортирования чего-либо (карты, изображения, пакеты данных и т.д) в приложение используется инструмент Import Manager.

Импортированные конфигурации WMTS серверов автоматически появляются в менеджере карт, а нарисованые карты, изображения и распакованые пакеты данных появятся в менеджере оверлеев.

Картографический инструментарий

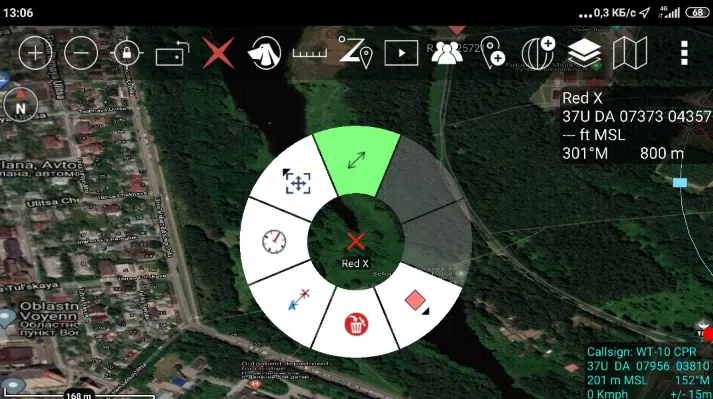

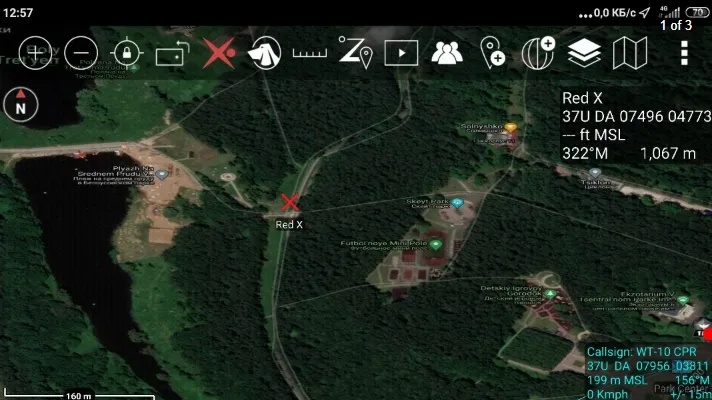

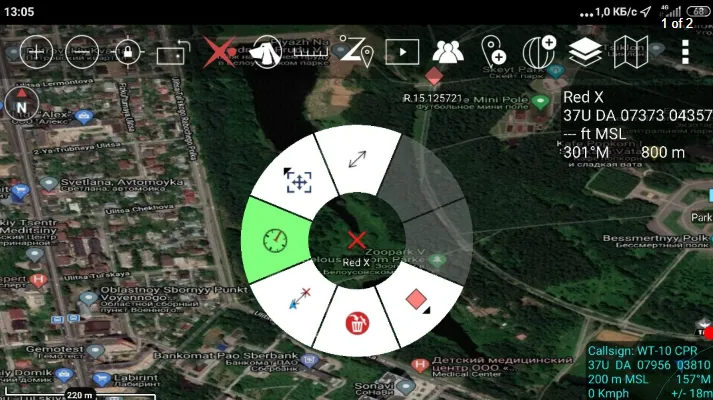

Red X — инструмент для быстрого указания интересующей точки на карте и работы от неё. Red X может быть лишь один.

Используя Red X можно:

• Быстро отметить на карте.

• Быстро измерить расстояние и азимут от себя до указанной точки.

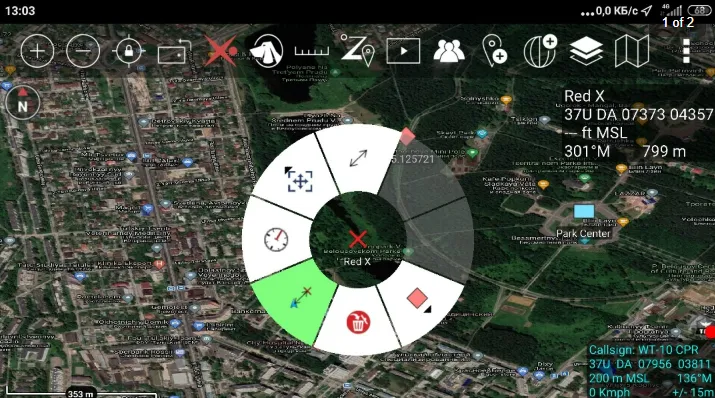

• Быстро измерить расстояние и азимут от Red X до интересующей точки.

• Быстро наложить азимутальный круг от Red X.

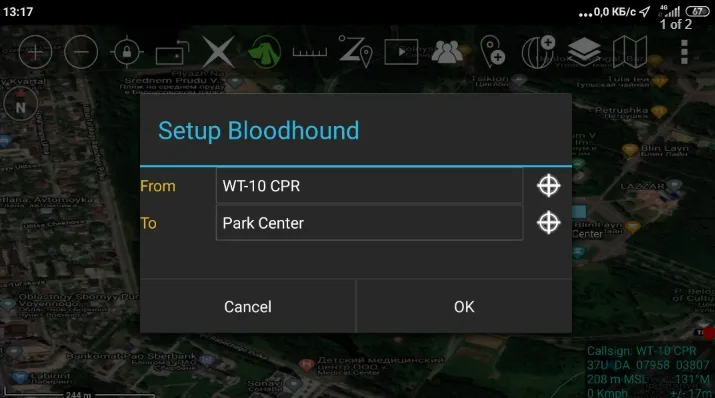

Bloodhound (Ищейка) — простой трекер скорости, оставшегося расстояния и расчётного времени прибытия до точки. Выберете объект, который будет мониториться Ищейкой и точку, в которую хотите попасть.

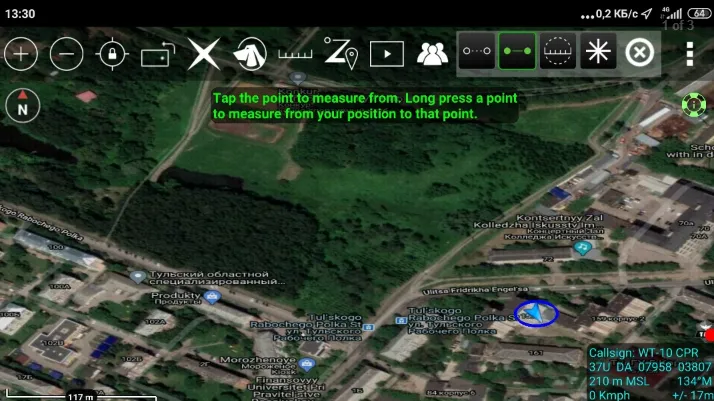

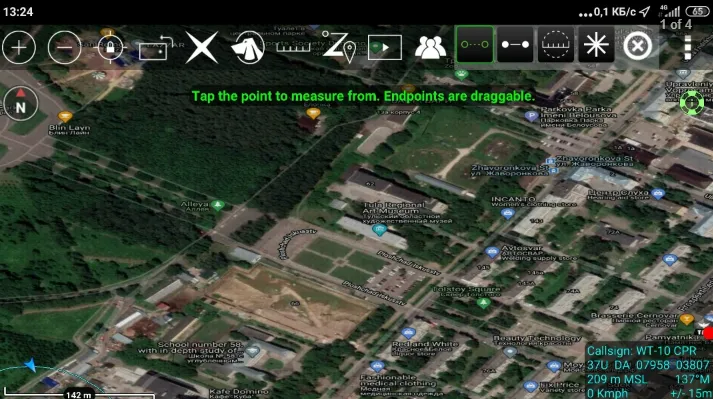

Инструменты для измерения расстояния и азимута.

1. Свободно перемещаемые точки.

2. Измерение с привязкой. От одной точки до другой. Редактировать нельзя.

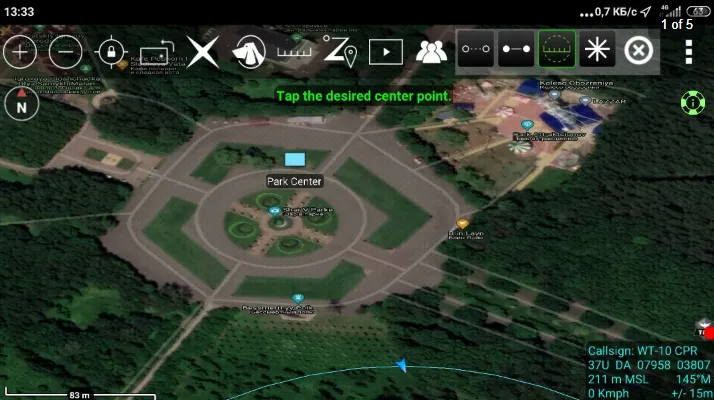

3. Визуализация площади по указаному радиусу. Укажите центр круга и точку на его окружности. Можно в ручную указать радиус и кол-во внешних кругов с шагом в указанный радиус.

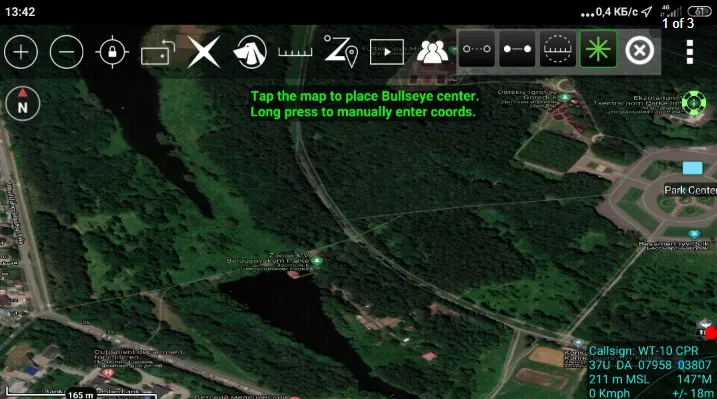

4. Bullseye — азимутальный круг с широким перечнем настроек.

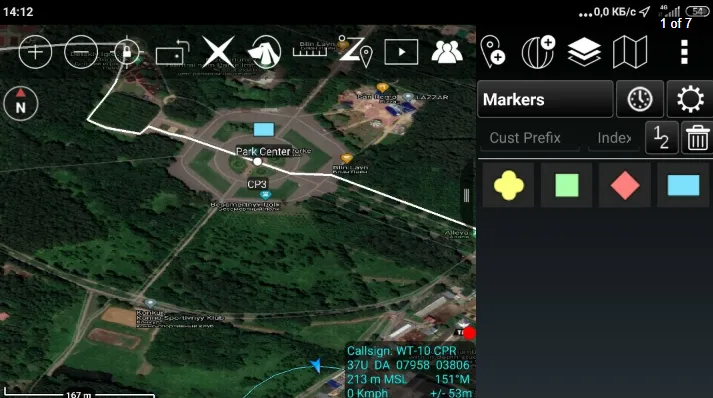

Point Dropper — простой инструмент для создания меток на карте. По умолчанию в ATAK уже существует несколько сотен различных иконок, что можно использовать в качестве меток. При желании можно создать и импортировать в приложение свои собственные иконки. У выставленных меток можно редактировать название и описание, а так же использовать их для навигации.

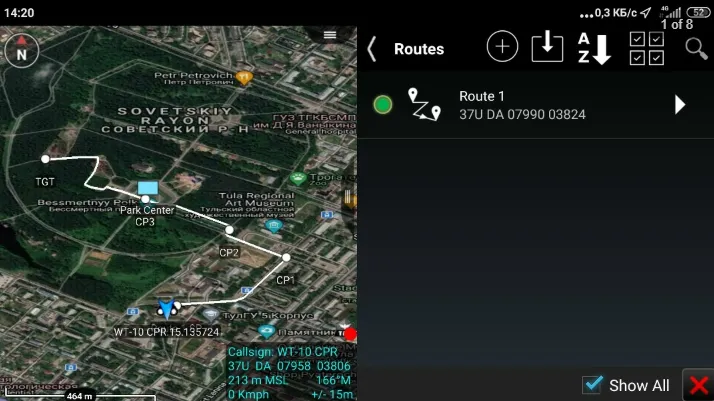

Менеджер маршрутов — инструмент для планирования маршрутов передвижения. Укажите точку начала маршрута, затем обычными нажатиями выстраивайте линию маршрута (опционально — можно нарисовать маршрут вместо построения по точкам). Для указания контрольных точек сделайте долгое нажатие. По окончанию прокладывания маршрута нажмите End. В информации о созданном маршруте можно посмотреть его протяжённость, расстояние между контрольными точками, а так же внести дополнительные указания на контрольных точках, или переименовать их.

Drawing Tools — следуя из названия — инструменты рисования. Позволяют создать окружности, прямоугольники, многоугольники и кривые линии. Может пригодиться для чего угодно. С помощью замкнутых фигур можно измерять площадь.

Настройки

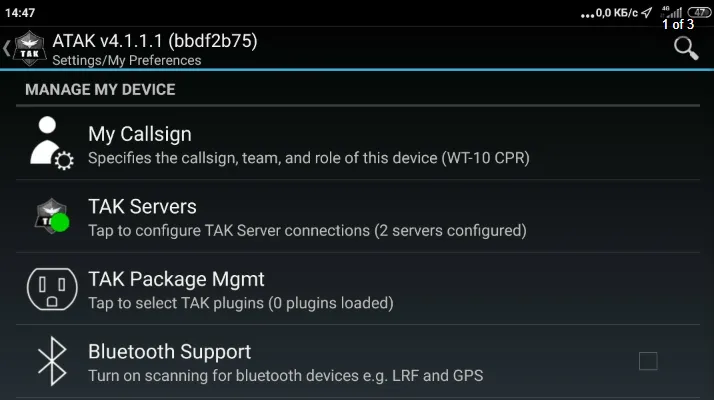

В АTАK настроить можно практически любой компонент приложения, количество опций огромно. Остановимся на основных необходимых рядовому пользователю.

My Callsign - Идентификатор устройства в сети. Можно указать свой позывной, цвет команды, к которой принадлежит пользователь, а так же указать роль из указанного перечня.

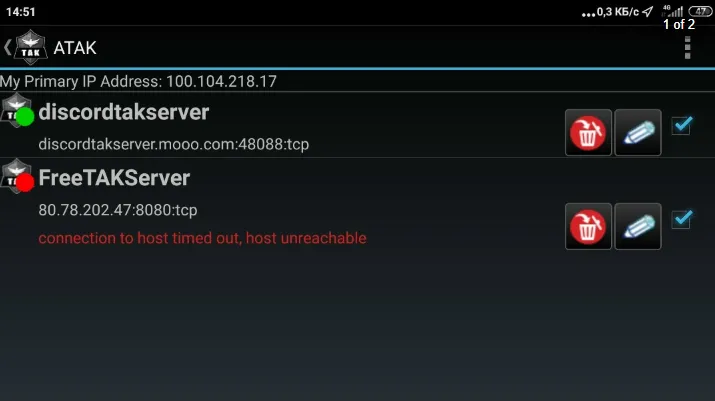

TАK Servers - Вкладка для подключения к серверам TАK. Вводится название и адрес сервера, а так же порт, по которому будет проходить подключение.

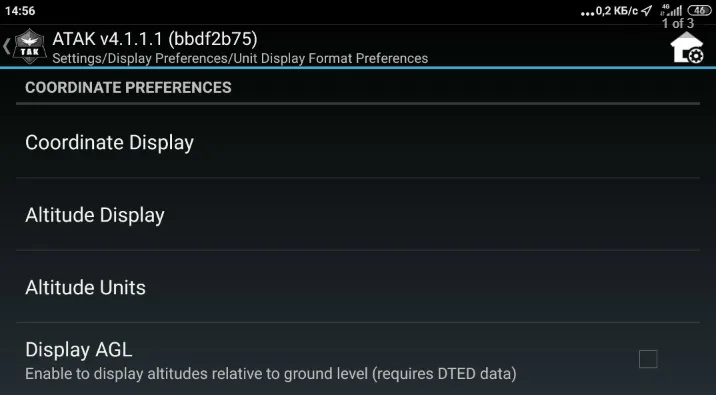

Display Preferences/Unit Display Format Preference - Здесь можно выбрать предпочитаемые системы измерения.
